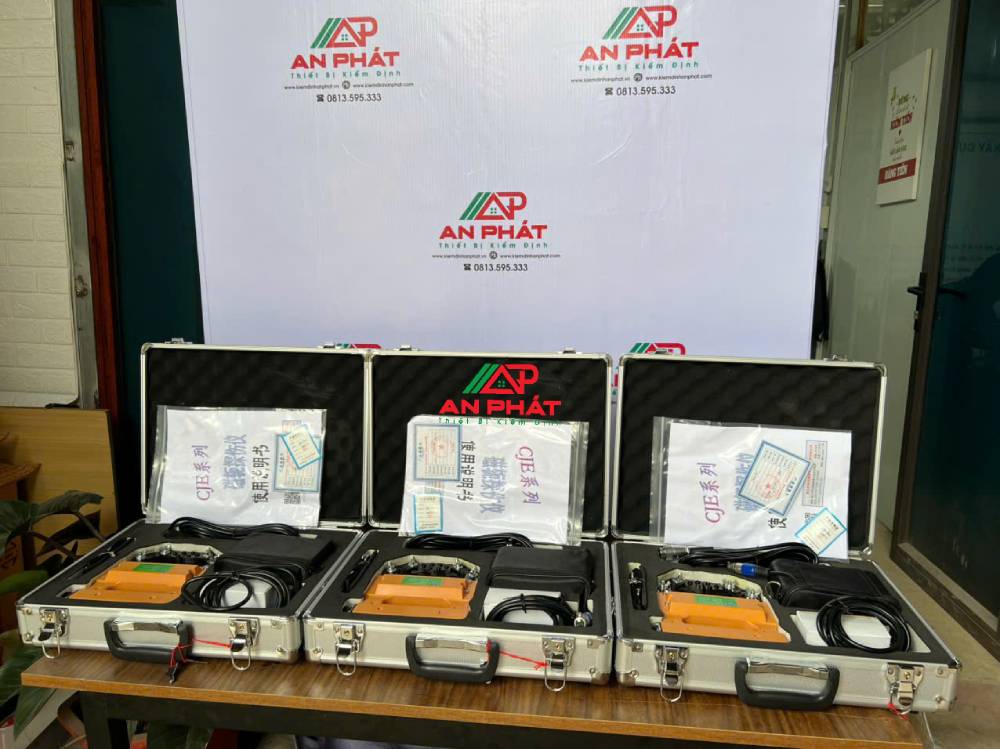

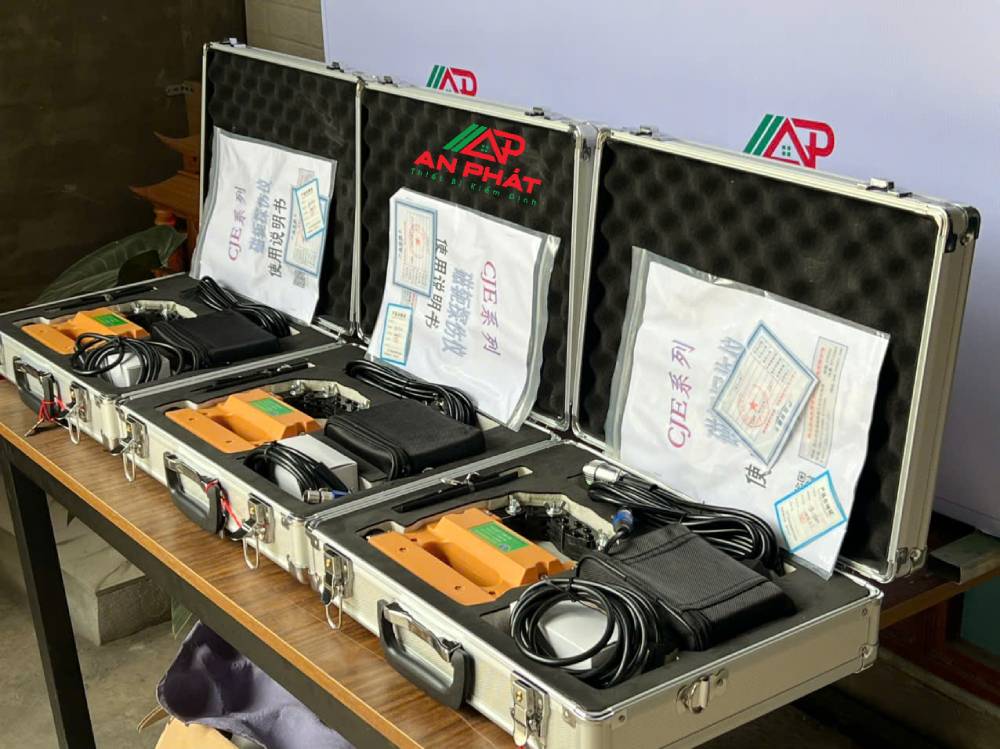

Gông Từ Kiểm Tra Khuyết Tật Từ Tính CJE-220

Gông từ kiểm tra khuyết tật từ tính CJE-220 là một công cụ không thể thiếu trong lĩnh vực Kiểm tra Không Phá Hủy (NDT) bằng phương pháp bột từ (Magnetic Particle Inspection – MPI). Với khả năng tạo ra từ trường mạnh mẽ và linh hoạt, thiết bị này là lựa chọn hàng đầu để phát hiện các vết nứt và khuyết tật bề mặt, cận bề mặt trong các vật liệu sắt từ.

Gông Từ Là Gì? Ứng Dụng Trong Kiểm Tra Khuyết Tật

Gông từ là một thiết bị di động, cầm tay, cho phép kiểm tra mức độ khuyết tật từ tính với các cực từ có thể xoay. Thiết kế thông minh này giúp điều chỉnh linh hoạt khoảng cách tiếp xúc giữa hai cực, đảm bảo từ hóa tối ưu cho nhiều hình dạng và kích thước chi tiết khác nhau.

. Ứng Dụng Chính

• Kiểm tra khuyết tật mối hàn: Đảm bảo chất lượng và an toàn của các kết cấu hàn.

• Kiểm tra chi tiết kim loại: Phát hiện vết nứt, khuyết tật trên các bộ phận máy móc, kết cấu thép, và các chi tiết chịu tải.

• Sử dụng hiệu quả trong các ngành công nghiệp: Hàng không, đóng tàu, xây dựng, và sản xuất ô tô.

🛠️ Thông Số Kỹ Thuật Nổi Bật Gông từ kiểm tra khuyết tật kim loại

Thiết bị gông từ được thiết kế theo tiêu chuẩn nghiêm ngặt như BS EN ISO 9934-3:2002 và ASTM 1444-01, mang lại hiệu suất kiểm tra vượt trội:

Model: CJE-220

Đặc Điểm Nổi Bật

• Từ trường AC mạnh: Tăng tốc độ và độ chính xác của quá trình từ hóa.

• Thiết kế nhẹ và bền bỉ: Vỏ ngoài được làm bằng chất liệu cao su đặc biệt, chống va đập, tối ưu cho việc kiểm tra kéo dài và trong điều kiện khắc nghiệt.

• Tính linh hoạt cao: Chân gông từ có thể điều chỉnh để kiểm tra các vật thể có hình dạng phức tạp.

• Tương thích vật liệu kiểm tra: Sử dụng được với bột từ khô, bình xịt ướt, hoặc bột từ huỳnh quang (kết hợp với đèn cực tím tùy chọn).

Ưu Điểm và Nhược Điểm của Phương Pháp Bột Từ Bằng Gông Từ

Phương pháp kiểm tra khuyết tật bằng gông từ được đánh giá là một giải pháp NDT có chi phí đầu tư thấp nhưng mang lại hiệu quả cao.

👍 Ưu Điểm

• Đơn giản và nhanh chóng: Dễ thực hiện, không yêu cầu tay nghề quá cao.

• Hiệu quả chi phí: Tiết kiệm thời gian và chi phí so với nhiều phương pháp NDT khác.

• Phạm vi kiểm tra rộng: Áp dụng cho hầu hết các vật liệu sắt từ, bao gồm các chi tiết nhỏ và phức tạp.

• An toàn: Không gây hại đến sức khỏe người dùng và môi trường.

👎 Nhược Điểm

• Giới hạn vật liệu: Chỉ áp dụng cho các vật liệu có từ tính (sắt, thép).

• Độ sâu kiểm tra: Chủ yếu phát hiện khuyết tật bề mặt và cận bề mặt, không hiệu quả với khuyết tật sâu.

• Độ tin cậy: Thấp hơn một số phương pháp NDT phức tạp khác như siêu âm (Ultrasonic Testing – UT).

Các Bước Kiểm Tra Khuyết Tật Cơ Bản

Để thực hiện kiểm tra khuyết tật bằng bột từ sử dụng gông từ, bạn thực hiện theo quy trình 4 bước đơn giản sau:

1. Bước 1: Làm sạch bề mặt: Loại bỏ dầu mỡ, rỉ sét, và các chất bẩn khác để đảm bảo từ trường tiếp xúc tối ưu.

2. Bước 2: Từ hóa chi tiết: Đặt các cực từ của gông từ lên chi tiết và bật nguồn để tạo từ trường (AC hoặc DC).

3. Bước 3: Rắc/Phun bột từ: Phun bình xịt bột từ hoặc rắc bột từ khô lên khu vực kiểm tra khi từ trường đang hoạt động. Bột từ sẽ tập trung tại nơi có từ trường rò rỉ (khuyết tật).

4. Bước 4: Quan sát và đánh giá: Quan sát sự hình thành của các đường bột từ. Sử dụng đèn cực tím (nếu dùng bột huỳnh quang) để phát hiện và đánh giá kích thước, vị trí khuyết tật.

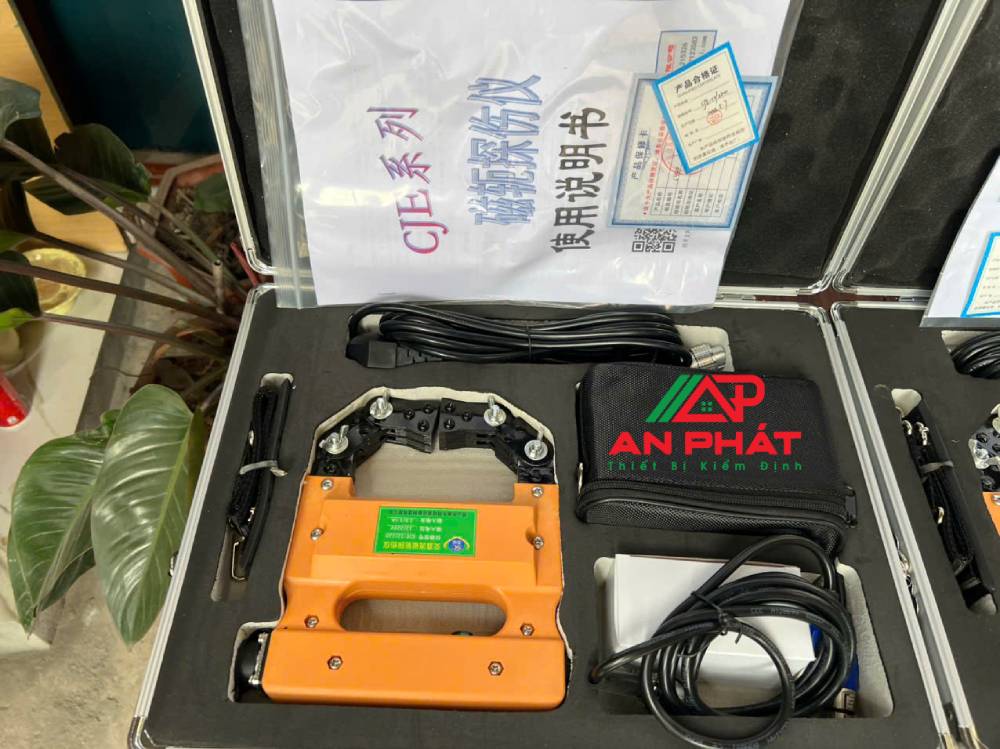

Sản Phẩm Bao Gồm:

Cung cấp: Máy chính, dây nguồn, dây sạc, Pin sạc, HDSD, hộp đựng; 1 chai tẩy rửa, 1 chai xịt từ
